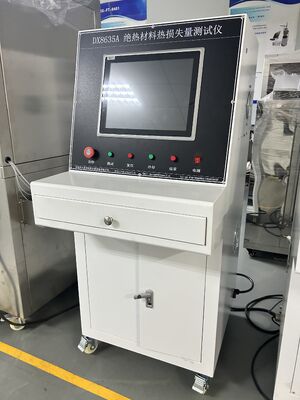

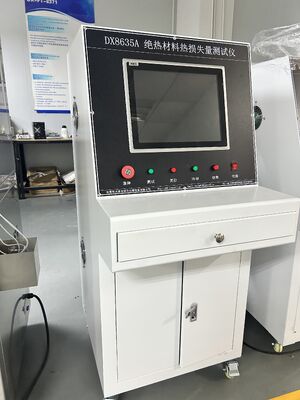

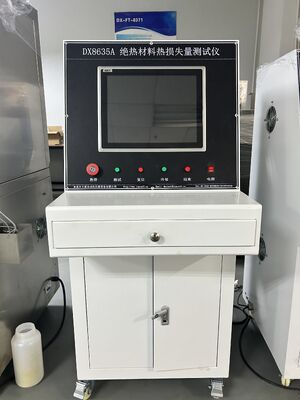

Penentuan Isolasi Termal Mesin Uji Ketahanan Termal Keadaan Mantap

Determinasi Isolasi Termal Mesin pengujian ketahanan termal keadaan tetap

1, Ringkasan:
Untuk memenuhi persyaratan teknologi produksi dan penghematan energi dan pengurangan emisi, meningkatkan kondisi kerja, meningkatkan manfaat ekonomi,dan memastikan kualitas desain insulasi teknik, GB 50264-2013 digunakan untuk merancang peralatan pompa sesuai dengan spesifikasi.
Peralatan ini cocok untuk mengukur kehilangan panas bahan isolasi dengan suhu permukaan eksternal berkisar dari -196 °C hingga 850 °C di peralatan industri dan pipa.
Tidak berlaku untuk peralatan dan pipa dengan persyaratan khusus untuk energi nuklir, penerbangan, sistem aeroangkasa, serta bangunan, fasilitas penyimpanan dingin, dan pipa yang terkubur.

2"Standar referensi instrumen:
GBT 10294-2008 Penentuan ketahanan termal keadaan stabil dan karakteristik terkait bahan isolasi - Metode pelat panas pelindung;
GB 50264-2013 Kode Desain untuk Teknik Isolasi Termal Peralatan Industri dan Pipa.

3, Struktur keseluruhan peralatan:
Peralatan ini terutama terdiri dari sistem kontrol suhu, sistem tekanan silinder, sistem pengukuran ketebalan, sistem pendinginan dan komponen lainnya.

3.1 Sistem Kontrol Suhu
Terbuat dari kawat pemanas, piring besi, dll., Dipanaskan dengan instrumen suhu.
Suhu, penggunaan jangka panjang pada 500 derajat Celcius
Total 12 saluran akuisisi suhu dilengkapi, di antaranya saluran suhu pemanasan adalah kontrol zona suhu loop tertutup, dengan 5 titik pemantauan suhu yang dipasang.Pelat perlindungan termal yang tersisa dilengkapi dengan 2 titik pemantauan suhu dan 5 titik pengukuran suhu yang diatur di permukaan dingin.
3.2 Sistem tekanan
Sebagian besar ditambahkan oleh silinder, nilai tekanan yang dibutuhkan dicapai dengan menyesuaikan tekanan udara, dan status saat ini ditampilkan secara real-time dalam sistem kontrol.
3.3 Sistem pendingin
Terutama terdiri dari pendingin, termokopel, dll. pendingin mendinginkan bagian pemanasan peralatan, dan termokopel mendeteksi suhu bawah.ketika suhu dasar lebih dari 50 °C, sistem meminta "hidupkan pendingin" untuk cepat mendinginkan piring panas.
