Instrumen Pengukuran Kehilangan Panas Bahan Isolasi DX8635A
I. Ikhtisar:
Untuk memenuhi persyaratan proses produksi dan konservasi energi, meningkatkan kondisi kerja, meningkatkan manfaat ekonomi, dan memastikan kualitas desain rekayasa isolasi, GB 50264-2013 menetapkan desain peralatan pompa.
Perangkat ini berlaku untuk mengukur kehilangan panas bahan isolasi pada permukaan luar peralatan industri dan pipa dengan suhu mulai dari -196℃ hingga 850℃.
Tidak berlaku untuk peralatan dan pipa dengan persyaratan khusus dalam energi nuklir, sistem dirgantara, serta di bangunan, fasilitas penyimpanan dingin, dan pipa yang terkubur.
Standar referensi instrumen:
GBT 10294-2008 Penentuan resistansi termal keadaan tunak dan sifat-sifat terkait bahan isolasi - Metode pelat panas pelindung;
GB 50264-2013 Kode Desain untuk Rekayasa Isolasi Peralatan Industri dan Pipa.
II. Struktur keseluruhan peralatan
Perangkat ini terutama terdiri dari sistem kontrol suhu, sistem penekanan silinder, sistem pengukuran ketebalan, sistem pendingin, dll. Struktur keseluruhan perangkat seperti yang ditunjukkan pada gambar berikut, dan antarmuka kontrol adalah sebagai berikut:

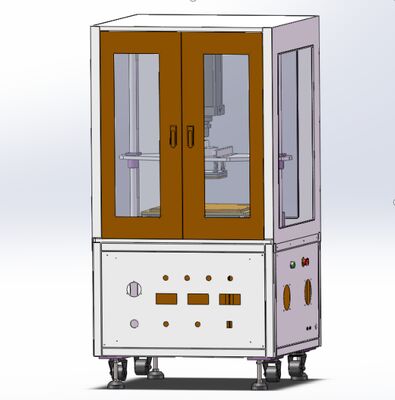

Struktur keseluruhan peralatan

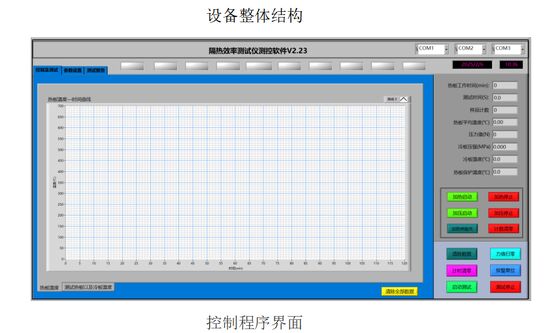

Antarmuka Program Kontrol
2.1 Sistem Kontrol Suhu
Terutama terdiri dari kabel pemanas dan pelat besi, dan dikontrol oleh pengukur suhu. Kapasitas pemanasan zona suhu dapat mencapai hingga 600 derajat Celcius, dan suhu penggunaan jangka panjang dapat mencapai 500 derajat Celcius. Sebanyak 12 saluran pengumpulan suhu dilengkapi, di antaranya saluran suhu pemanasan untuk kontrol loop tertutup dari zona suhu, dan ada 5 titik pemantauan suhu. Pelat pelindung panas yang tersisa memiliki 2 titik pemantauan suhu, dan permukaan dingin dilengkapi dengan 5 titik pengukuran suhu.
2.2 Sistem Penekanan
Terutama terdiri dari penekanan silinder, dan nilai tekanan yang diperlukan dicapai melalui penyesuaian halus tekanan udara, dan status saat ini ditampilkan secara real time dalam sistem kontrol.
2.3 Sistem Pendingin
Terutama terdiri dari pendingin air dan termokopel. Pendingin air mendinginkan bagian pemanas peralatan, dan termokopel mendeteksi suhu permukaan bawah. Setelah pengujian, ketika suhu permukaan bawah >50℃, itu akan meminta "Mulai pendingin air" dan dengan cepat mendinginkan pelat panas.
Antarmuka Kontrol 2
2.4 Prinsip Kerja
2.4.1 Perangkat ini terdiri dari papan pengukuran suhu belakang sampel, papan pemanas suhu konstan, dan sistem penekanan. Papan pengukuran suhu belakang sampel dilengkapi dengan 5 sensor suhu, yang mengukur suhu permukaan belakang sampel secara real time. Papan pemanas suhu konstan menyediakan sumber panas suhu tinggi yang stabil, dan sistem penekanan memberikan tekanan yang stabil pada sampel untuk memastikan keandalan pengujian.
2.4.2 Perangkat ini memiliki dua fungsi: pengukuran konduktivitas termal dan pengukuran kehilangan panas. Pertama, konduktivitas termal diuji, kemudian kehilangan panas diuji; keduanya diselesaikan di workstation yang sama.
2.4.3 Menghitung kehilangan panas:
Hitung kehilangan panas sesuai dengan Standar GB 50264-2013, Klausul 5.4.

Sistem ini didasarkan pada prinsip konduksi panas yang stabil. Sumber panas yang stabil ditambahkan ke satu sisi sampel untuk membentuk suhu permukaan panas. Permukaan sampel ditekan melalui sistem penekanan silinder. Di bawah suhu dan tekanan yang ditetapkan, panas dari permukaan panas ditransfer ke permukaan dingin. Suhu pada titik uji yang berbeda pada permukaan dingin dan panas diukur dan dicatat oleh termokopel pelat dingin, dan komputer digunakan untuk mencapai deteksi otomatis, menghasilkan laporan eksperimen.

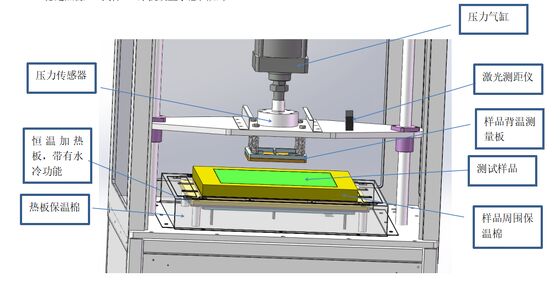

Diagram skematik penempatan sumber panas yang stabil, sampel, dan pelat dingin adalah sebagai berikut:

Diagram penempatan sampel peralatan
Sistem kontrol suhu menggunakan metode kabel pemanas multi-zona untuk pemanasan, memastikan suhu yang seragam pada pelat pemanas dan stabilitas pemanasan yang baik, dengan akurasi kontrol suhu yang tinggi. Pelat pemanas terbuat dari bahan logam paduan tahan suhu tinggi, dengan konduktivitas termal yang baik, laju ekspansi termal yang rendah, dan kekuatan tekan yang tinggi pada suhu tinggi, memenuhi persyaratan agar peralatan digunakan untuk waktu yang lama pada 500°C.
Sistem penekanan menggunakan silinder untuk menggerakkan pelat dingin untuk penekanan. Silinder menggunakan katup kontrol penstabil tekanan servo untuk mengontrol tekanan, mengeluarkan tekanan konstan, dan secara bersamaan menyesuaikan tekanan secara fleksibel melalui pegas, sehingga mencapai tujuan mengontrol akurasi penekanan.
Sistem dikontrol oleh komputer, dan pengujian dapat dimulai dengan satu klik. Setelah pengujian, laporan otomatis dikeluarkan. Tingkat otomatisasi tinggi; dalam kombinasi dengan perangkat lunak pengukuran dan kontrol khusus, kemajuan pengujian tinggi, pengoperasian stabil, dan efisiensi pengujian tinggi.
II. Pengoperasian sistem
3.1 Hubungkan catu daya sistem
(1) Buka sakelar daya utama pada peralatan dan sakelar daya mesin pendingin
(2) Buka sakelar daya komputer, tunggu pemeriksaan mandiri dimulai.
(3) Klik ganda ikon perangkat lunak pengukuran kehilangan panas di desktop untuk masuk ke antarmuka pengoperasian sistem.
3.2 Pengaturan parameter
Masukkan suhu pemanasan target, nilai tekanan target penekanan, waktu pengujian, dll. di kolom pengaturan, dan klik tombol tulis;
3.3 Mulai pengujian
Tekan tombol mulai untuk menambahkan, minta apakah akan menguji konduktivitas termal material terlebih dahulu. Klik ya untuk mulai menguji konduktivitas termal material, kemudian uji jumlah kehilangan panas material. Jika tidak, langsung mulai pemanasan untuk menguji jumlah kehilangan panas material, tunggu suhu naik ke suhu target dan stabil, mulai mengumpulkan data dan menghitung jumlah kehilangan panas, tunggu saja hasil pengujian;
3.4 Mulai pengujian
Klik tombol uji untuk memulai pengujian. Sistem secara otomatis memberikan tekanan dan memulai pengujian. Tidak diperlukan intervensi manusia di tengah. Tunggu saja pengujian selesai;
3.5 Keluarkan laporan setelah pengujian
Setelah pengujian selesai, laporan file Excel secara otomatis dikeluarkan;
Isinya termasuk kurva suhu dan data yang dikumpulkan dengan interval satu detik, konduktivitas termal material, kurva dan data nilai tekanan yang diterapkan material, laju kehilangan panas material akhir;
3.6 Penyelesaian pengujian
Penyelesaian pengujian. Nyalakan sistem pendingin, tunggu suhu pelat pemanas turun ke suhu ruangan, tutup perangkat lunak, lalu matikan daya.
IV. Parameter Teknis Utama:
1. Ukuran keseluruhan kira-kira: Panjang 800 * Lebar 850 * Tinggi 1200 (mm) (tidak termasuk ukuran pendingin air)
2. Berat total kira-kira: 160KG
3. Tegangan terukur: AC 220V
4. Total daya: ≤ 5.0kW
5. Daya pemanasan ≤ 4.5kW
6. Pemanasan dicapai melalui kontrol suhu konstan multi-titik untuk memastikan keseragaman suhu pelat pemanas;
7. Pendingin air:
Menggunakan kompresor impor dari Prancis, dengan umur pakai yang panjang dan pengoperasian yang stabil. Pengontrol suhu menggunakan Omron, dengan kontrol suhu yang presisi. Termokopel menggunakan sensor suhu presisi tinggi PT100, dengan akurasi ±0.15℃ dan keseragaman suhu 0.2℃. Total daya: 1.8KW
8. Pelat pemanas: Pelat pemanas terbuat dari tembaga, dan pemanasan dicapai melalui kontrol suhu konstan multi-titik untuk memastikan keseragaman suhu pelat pemanas. Keseragaman suhu berada dalam 0.5℃; suhu pemanasan maksimum: 600℃
9. Laju pemanasan tercepat: 20℃/menit
10. Akurasi kontrol suhu: ≤ 0.5%FS (dalam rentang 300*300mm dari pusat pelat pemanas)
11. Sensor suhu pelat pemanas: Menggunakan sensor suhu presisi tinggi impor PT100, dengan akurasi ±0.15℃
12. Pengontrol suhu pelat pemanas: Menggunakan pengontrol suhu presisi tinggi dari Yu Electric, dengan akurasi kontrol tinggi dan output yang stabil
13. Sensor gaya: Menggunakan sensor tekanan tipe roda MANTON Jepang Empat belas Pengukuran ketebalan: Menggunakan instrumen pengukur jarak presisi tinggi laser Keyence, dengan rentang pengukuran 0 - 80mm. Akurasi pengujian: ±0.05mm;
15. Ukuran sampel: Maksimum 300*300mm
16. Ukuran pelat panas: 370*370mm; Pelat dingin: 300*300mm (2 buah, mudah diganti)
17. Tekanan pemuatan maksimum: 5000N
18. Tekanan pemuatan maksimum: 1MPa (dilengkapi dengan satu kompresor 300w)
19. Komputer menggunakan Komputer Kontrol Industri Taiwan dari Rockwell, dengan CPU i5 generasi ke-10, memori 8GB, drive solid state 256GB, dan monitor Samsung 23 inci.
