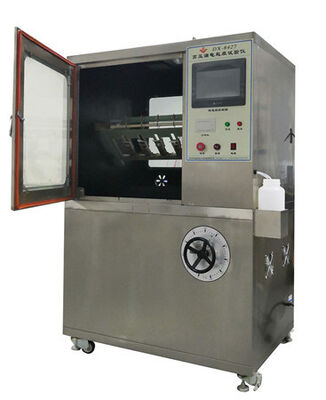

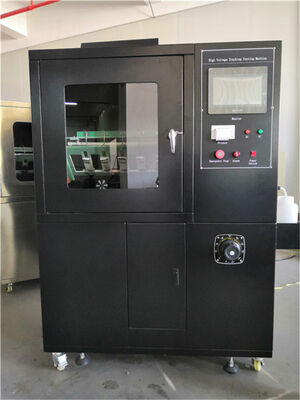

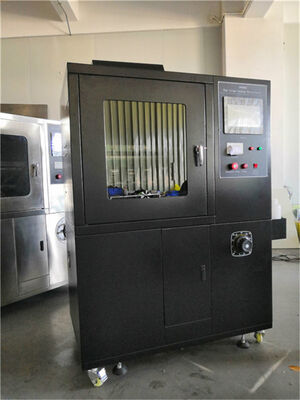

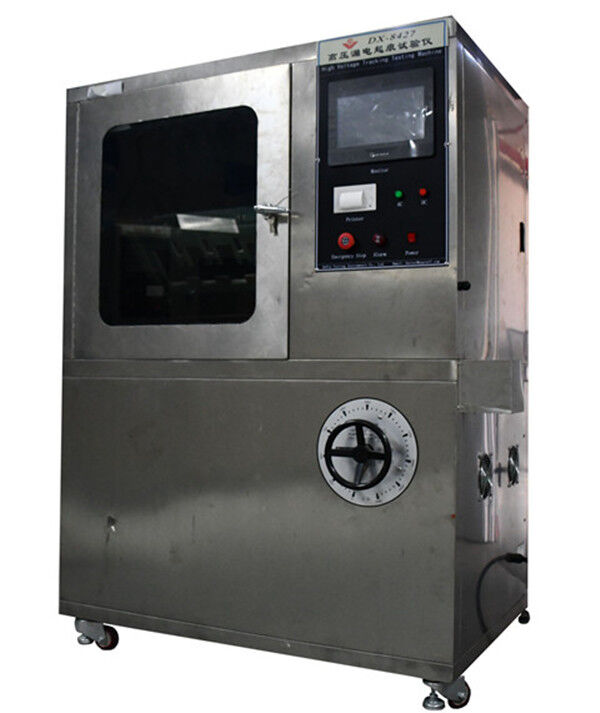

IEC60587 Track dan ErosionTesting Machine ASTMD2303 Insulator Testing Machine

 IEC60587 AC Mesin Penguji Tegangan Tinggi Mesin Uji Jejak Kebocoran ASTMD2303

Lingkup aplikasi:
Hal ini terutama cocok untuk menguji ketahanan terhadap jejak listrik dan korosi produk listrik dan elektronik, peralatan rumah tangga dan materialnya. Ini mensimulasikan penggunaan polutan cair dan sampel miring pada frekuensi daya (48Hz-62Hz) untuk mengevaluasi ketahanan terhadap jejak listrik dan korosi bahan isolasi listrik yang digunakan dalam kondisi lingkungan yang keras melalui pengukuran ketahanan terhadap jejak listrik dan korosi. Di bawah pengaruh kelembapan dan kotoran pada produk listrik, kebocoran insulasi dapat terjadi antara bagian bermuatan dengan polaritas berbeda atau antara bagian bermuatan dan logam yang dibumikan, mengakibatkan busur listrik yang dapat menyebabkan kerusakan dan korsleting pada peralatan listrik atau erosi material akibat pelepasan, dan bahkan memicu dan menyebabkan kebakaran. Penguji ini merupakan pengujian destruktif yang dilakukan pada bahan insulasi untuk mensimulasikan situasi di atas. Ini digunakan untuk mengukur dan mengevaluasi ketahanan relatif isolator terhadap kebocoran dan penelusuran di bawah pengaruh medan listrik dan air pengotor pada tegangan tertentu. Sangat cocok untuk bahan isolasi listrik padat dan produk produk listrik dan elektronik, peralatan rumah tangga, seperti soket relai, penutup sakelar transfer, kontaktor, dll.

Sesuai dengan standar:

IEC60587,ASTMD2303.

Parameter teknis:
1. Elektroda: tebal 0,5 mm Bahan: Baja tahan karat;
2. Jarak antara elektroda atas dan bawah: 50,0 mm ± 0,1;
3. Tegangan uji: 100V-6000V dapat disesuaikan tanpa batas;
4. Pengatur tegangan: Output: dapat disesuaikan dari 0 hingga 250V, kapasitas 5KVA;
5. Ketika arus rangkaian 60mA, potong keluaran tegangan;
6. Waktu tes: 6 jam;
7. Akurasi menjatuhkan: 0,5%;
8. Stabilitas tegangan: ± 1%;
9. Regulator tegangan presisi tinggi: keluaran daya AC220V 6000W, akurasi ± 1%;
10. Penilaian jejak: Menurut standar GB/T653-2003/4.1.2, berikan tegangan (2.5kV, 3 5kV dan 4.5kV), dan teteskan cairan yang terkontaminasi pada laju aliran tertentu. Jika arus di bawah 60mA dan tidak ada arus selama 6 jam dianggap telah lewat;
11. Alat penjatuh: menggunakan pompa peristaltik presisi Leifer, dengan rentang aliran 0,00185 hingga 20 mililiter per menit, kecepatan kerja 0,1 hingga 50 putaran per menit, dan kesalahan akurasi aliran kurang dari 0,5%;
12. Tegangan keluaran: AC/DC (dapat dialihkan)
13. Sasis: Terbuat dari baja tahan karat SUS304 (permukaan disikat);
14. Tangki limbah terbuat dari baja tahan karat 316 dan dilengkapi dengan alat penyegel.
15. Volumenya 0,56m3, dan volume studionya adalah 900L * 650W * 950H (mm);
16. Dimensi instrumen: 1200L * 750W * 1800H (mm)
17. Berat: Sekitar 200KG

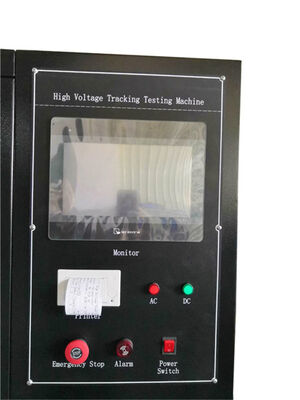

18. Perangkat kontrol: menggunakan kontrol layar sentuh Siemens PLC+Taiwan Weilun, kontrol presisi, pengoperasian sederhana, desain yang sepenuhnya manusiawi, pembuatan laporan otomatis setelah pengujian, printer termal panel dapat mencetak hasil pengujian tepat waktu;
19. Jumlah kelompok percobaan: Lima kelompok, (selama proses percobaan, satu pompa mengontrol satu kelompok tetesan, yang tidak mempengaruhi satu sama lain selama proses pengujian, dan tidak umum terlihat di pasar di mana satu pompa mengontrol lima kelompok) (dapat diuji secara mandiri atau bersama-sama).
