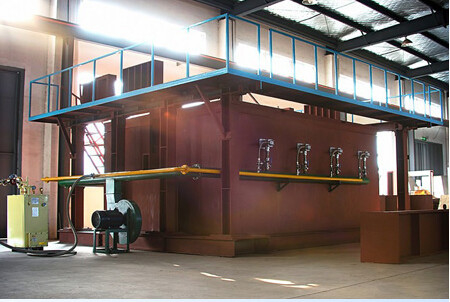

DX8364 Uji ketahanan api komponen bangunan Tungku vertikal dan tungku horizontal (EN13381-8)

DX8364 Uji ketahanan api komponen bangunan Tungku vertikal dan tungku horizontal (EN13381-8)

Tungku horisontal:

Lingkup pengujian:

1. dinding bantalan beton bertulang dengan area api satu sisi 3000 × 3000 (mm), dinding bantalan struktur baja dengan lapisan pelindung (lapisan tahan api),dinding bantalan pelat kapal baja ringan, dinding bantalan lem, dll., dan penentuan suhu titik yang dipilih dengan bagian yang berbeda dan lebar yang berbeda di dalam dinding.

2. pengujian ketahanan api dari perlengkapan yang dibangun kembali tanpa bantalan. perangkat pengujian cerdas untuk ketahanan api dari dinding tanpa beban

Ukuran bersih tungku adalah 4200×4800×1500 (mm), dan area api sampel adalah 4200×4800 (mm)

Lingkup pengujian: Ini dapat mendeteksi kinerja ketahanan api dari sampel struktural simetris dan asimetris dalam kondisi kerja yang sama pada saat yang sama, seperti: pintu dan jendela tahan api,kaca, bahan plug tahan api, dll, dan juga dapat melakukan pengujian ketahanan api pada partisi tahan api besar dan komponen partisi tahan api seperti firewall super-besar,dinding partisi kaca tahan api dan jendela gulung tahan api, dengan efisiensi tinggi, dan dapat menguji beberapa sampel yang berbeda atau serupa pada saat yang sama.

3. Perangkat uji cerdas untuk ketahanan api kolom bantalan,

Ukuran bersih tungku adalah 3000 × 3000 × 4700 (mm), dan ketinggian api spesimen adalah 3000 ~ 4600 mm (tinggi total kolom adalah 3600 ~ 5200 mm).Ukuran maksimum pemotongan sampel adalah 800 mm × 800 mm atau Φ800 mm.

Beban sumbu total adalah 15000kN, dan beban eksentrik atas dan bawah masing-masing adalah 1000kN.

Lingkup pengujian:

1. Tinggi kolom adalah 3600 ~ 5300mm, ketinggian api adalah 3000 ~ 4700mm,dan pengujian ketahanan api dari berbagai bentuk dan ukuran penampang kolom beton bertulang yang menanggung beban komposit tunggal dan ganda.

2. Tinggi kolom adalah 3600 ~ 5300mm, ketinggian api adalah 3000 ~ 4700mm,dan pengujian ketahanan api dari kolom struktur baja dengan lapisan pelindung (lapisan tahan api) dikenakan berbagai bentuk dan ukuran penampang komposit tunggal dan ganda.

3. Determinasi suhu dari titik pengukuran yang dipilih dengan bagian yang berbeda dan kedalaman yang berbeda di dalam kolom.

4. pengujian ketahanan api dari barang lain (seperti brankas) yang terbakar di semua sisi.

Perangkat uji cerdas untuk kinerja tahan api dari pemadam kebakaran. Konfigurasi yang kami berikan di bawah ini hanya untuk referensi;

Lingkup penerapan:Ini cocok untuk komponen yang menanggung beban dan tidak menanggung beban seperti dinding, balok, kolom, lantai, langit-langit dan atap, dan struktur, aksesori atau struktur lainnya dapat digunakan sebagai referensi.Mesin pengujian ini cocok untuk pengujian semua komponen GB/T9978.1~9 dan ISO834-1~9 standar.

Sesuai dengan standar:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Metode pengujian ketahanan api untuk komponen bangunan Bagian I: Persyaratan Umum", ISO834-1:1999 "Pengujian ketahanan api komponen bangunan Bagian I:Persyaratan Umum"

Parameter utama:

Laboratorium: 4.5M (panjang) x 4.5M (lebar) x 3.5M (tinggi), penggunaan bahan isolasi suhu tinggi di dalam ruangan.

Perangkat pemuatan: Pemuatan mekanis diadopsi untuk memindahkan derek di gedung. pemuatan homogen, pusat, pivotal, atau eksentrik dapat disimulasikan.

Bingkai pendukung: dihubungkan ke bracket curam pada bingkai dengan empat rol.

Termokopel: termasuk termokopel tungku, pasangan panas belakang, termokopel seluler, termokopel internal, dan termokopel suhu sekitar didistribusikan di berbagai daerah.

Sonde pengukuran tekanan tungku: Sonde pengukuran berbentuk T, akurasi pengukuran ± 2Pa

Sonde pengukuran celah sampel: diameter 6 mm ± diameter 0,1 mm ± diameter 0,2 mm

Sistem pembakaran: sistem distribusi gas (dalam radius 10 meter), flamethrower (tidak kurang dari 20) dan katup pengatur

Sumber gas pembakaran: propana dengan kemurnian lebih dari 95%, gas cair (disediakan oleh pengguna)

Aliran gas: 0~100L/menit Keakuratan pengukuran 2,5 derajat

Aliran udara: 0~50m3/min Keakuratan pengukuran≤±0,5m3/min

Kapasitas tangki gas: ≥50kg×6

Sistem kontrol suhu tungku: titik pengambilan sampel maksimum adalah 10 poin

sistem ventilasi dan kontrol damper, dll

Jangkauan pengukuran radian panas pada permukaan backfire sampel: 0 ~ 10W/cm2

Kontrol suhu dan tekanan di tungku diwujudkan dengan menghubungkan RS485 komputer ke sistem kontrol,dan tegangan output DC dari sensor uji pembakaran seperti termokopel dan sensor tekanan dikonversi ke bentuk digital, yang kemudian dapat dikirim ke sistem komputer untuk ditampilkan dan disimpan.

Catatan:Perangkat uji ketahanan api komponen bangunan harus dibuat sesuai dengan produk yang perlu diuji oleh pelanggan, sehingga menghindari biaya yang tidak perlu.Institut Penelitian Kebakaran Tianjin dari Kementerian Keamanan Publik memiliki 5 instrumen pengujian ketahanan api untuk komponen bangunan yang berbeda, yaitu perangkat pengujian cerdas untuk ketahanan api pelat balok bantalan beban, perangkat pengujian cerdas untuk ketahanan api dinding bantalan beban,ukuran bersih tungku adalah 3000×3000×1500 (mm), area api sampel adalah 3000×3000 (mm), dan kapasitas beban total adalah 2000kN

Tungku vertikal:

Lingkup penerapan: Cocok untuk komponen bangunan horizontal seperti dinding, balok, kolom, lempengan lantai, dan langit-langit untuk menentukan karakteristik ketahanan api mereka dalam kondisi api standar.

Memenuhi standar:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: 00 dan persyaratan pengujian lainnya.

Karakteristik kinerja:penggunaan kartu pengumpulan multi-bit presisi tinggi, pengumpulan suhu, tekanan, aliran dan aspek lain dari data, melalui analisis mikro komputer,pemrosesan dan kontrol untuk menghasilkan reproduksi waktu nyata dari informasi nyata pembakaran, dan melalui analisis microcomputer untuk menentukan karakteristik pembakaran, seluruh mesin semua menggunakan perangkat berkualitas tinggi, untuk memastikan bahwa sistem adalah berkualitas tinggi, kecepatan tinggi operasi,dengan tingkat lanjut.

Parameter teknis:

1Komposisi instrumen: tungku uji tahan api, sistem pengukuran aliran gas, sistem pengukuran suhu dan sistem pengukuran dan kontrol tekanan.

2. tungku uji tahan api: Ini adalah tungku uji vertikal dengan ukuran dalam 4,5m (panjang), × 3,5m ( kedalaman) × 1,25m (tinggi).

3Struktur tungku: rangka struktur baja diadopsi, dinding tungku dibangun dengan bata tahan api di tengah rangka struktur baja,dan sisi dalam dinding tungku terbuat dari bahan isolasi termal tahan suhu tinggi, dengan kepadatan lebih dari 1000kgpm3. sisi luar dibungkus dengan baja warna, ketebalan bahan lapisan tungku adalah 65mm,dan suhu pengujian suhu dalam tungku adalah hingga 1250°C.

4Sistem pengukuran suhu:

1. Termokopel dalam tungku: Tungku mengadopsi termokopel nikel-kromium-nikel-kromium tipe K dengan diameter kawat 2,0 mm sesuai dengan GB / T 16839.1, penutup luar adalah tahan panas lengan pipa stainless steel, dan bagian tengah diisi dengan bahan tahan panas, dan panjang ujung panas menonjol lengan tidak kurang dari 25mm,total 5 buah, dan akurasi suhu adalah < ± 15 °C.

2Pengukuran suhu permukaan api belakang: menggunakan termokopel dengan diameter 0,5 mm, pengelasan pada ketebalan 0,2 mm dan diameter 12 mm

Pada lembaran tembaga bulat, termokopel nikel-krom-nikel-silikon besar sesuai dengan GB/T16839.1 harus ditutupi dengan gasket asbes dengan panjang, lebar, dan ketebalan 2,0 mm.Total 20

3. Pengukuran suhu rata-rata: 8 termokopel, cocok untuk GB/T7633-2008 dan GB/T17428-2009

4. Pengukuran suhu maksimum: termokopel adalah pengukuran 20 pintu ganda dengan fasia yang dapat menutupi lebar pintu maksimum 1200mm.

5. termokopel mobile: diukur dengan termometer inframerah

6Termokopel internal: Ada 4 termokopel, yang cocok untuk mengukur suhu internal saluran ventilasi.

7. Pengukuran suhu lingkungan: Termokopel lapis baja dengan diameter 3,0MM digunakan, dan termokopel tipe K nikel-kromium-nikel-silikon besar yang sesuai dengan GB / T16839.1 diadopsi.

8Pengukuran tekanan tungku: Sonde pengukuran berbentuk T, akurasi pengukuran ± 2pa.

9. Sistem pemuatan: Mengadopsi sensor tekanan untuk mengukur

10Instrumen pengukuran deformasi: perangkat pengukuran deformasi elektronik diadopsi

11. probe celah: dibuat sesuai dengan standar GB/T9978.1

12. Burner: Ada 8 burner kecepatan tinggi tertanam di dinding tungku di kedua sisi, enam di setiap sisi.

13. Eksos asap: Ada tiga lubang pembuangan asap di dinding tungku di belakang dinding tungku, yang terhubung ke flue di bagian belakang untuk melepaskan gas flue ke dalam tubuh tungku.Tekanan kontrol.

14Lubang pengamatan: Ada dua lubang pengamatan di dinding samping tubuh tungku, yang digunakan untuk mengamati permukaan api dan api sampel selama uji.

15Perangkat pemuatan: menggunakan troli, tinggi 3,5 m, lebar 3,0 m, terdiri dari badan mobil dan platform bagian uji.dan platform pengujian: rangka struktur baja persegi 3,0m x 3,0m. Selama tes, platform bagian uji dengan bagian uji diangkat ke bodi mobil dengan pengangkat listrik,dan kemudian gerobak didorong ke posisi uji dan diperbaiki, dan kemudian tes dimulai.

16Bagian kontrol listrik: perangkat lunak konfigurasi MCGS dan program PLC dari komputer industri terintegrasi diadopsi.

Termasuk: antarmuka kontrol utama, antarmuka kurva suhu tungku, antarmuka suhu sampel, antarmuka catatan historis dan antarmuka penentuan parameter.
