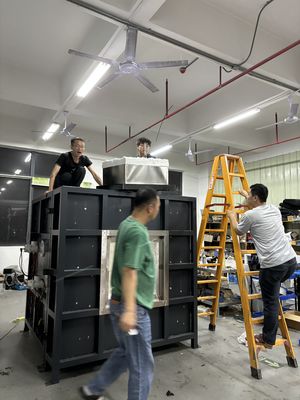

Lapisan tahan api Struktur baja Lapisan tahan api Uji tungku ISO834-1 Uji internal

DX8810A Tungku uji pelapis tahan api struktur baja

1. Nama proyek: tungku uji pelapis tahan api struktur baja

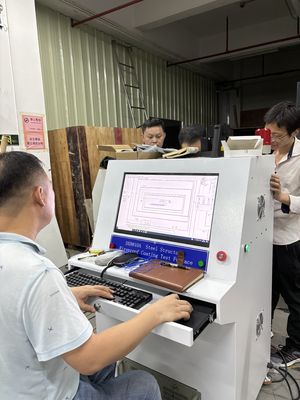

2. Ikhtisar: Tungku uji pelapis tahan api struktur baja cocok untuk uji ketahanan api dari berbagai sampel pelapis tahan api struktur baja yang digunakan di dalam dan di luar ruangan di bangunan (struktur), dan tidak cocok untuk sampel dengan panjang lebih dari 800cm. Menggunakan antarmuka operasi WINDOWS 7 dan perangkat lunak pengembangan LabView, gaya antarmuka segar, indah, dan sederhana. Hasil pengukuran ditampilkan secara real time selama pengujian dan kurva sempurna digambar secara dinamis, dan data dapat disimpan, diambil, dan dicetak secara permanen, serta laporan dapat dicetak langsung. Ia memiliki karakteristik yang sangat cerdas, operasi menu yang dipandu, sederhana dan intuitif, dan membuat hasil pengujian lebih akurat.
3. Mematuhi standar: ISO834-1,EN1363-1

Parameter teknis:
1. Komposisi peralatan: tungku horizontal uji ketahanan api, bagian kontrol pembakaran, bagian gas dan sistem penurun tekanan, sistem pelepasan tekanan dan pengukuran tekanan, sistem emisi gas buang, bingkai uji sampel, sistem aliran gas, sistem pengukuran suhu (sistem akuisisi data suhu tungku, sistem akuisisi suhu komponen uji), sistem katup pembuangan asap dan perangkat lunak uji khusus. Modul akuisisi data presisi tinggi 16-bit digunakan untuk mengumpulkan data suhu, tekanan, laju aliran, dan aspek lain dari setiap saluran, dan informasi nyata dari pembakaran yang direproduksi secara real time dihasilkan melalui analisis, pemrosesan, dan kontrol komputer mikro, dan hasilnya diperoleh secara langsung melalui analisis dan penilaian komputer mikro. Seluruh mesin mengadopsi komponen berkualitas tinggi untuk memastikan bahwa sistem memiliki kualitas tinggi, operasi berkecepatan tinggi, dan canggih.

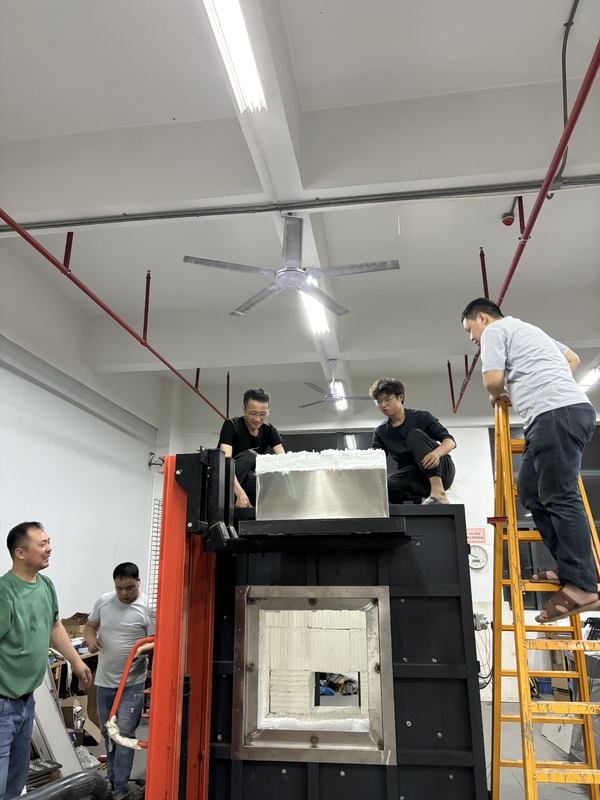

2. Struktur tungku: struktur empat lapis, ketika lapisan dalam 1300°C, lapisan luar adalah suhu ruangan. Dari luar ke dalam, mereka adalah: lapisan pertama dari cangkang baja tahan karat, lapisan kedua dari rangka struktur baja; lapisan ketiga terbuat dari bata suhu tinggi; Lapisan keempat adalah kapas keramik suhu tinggi dengan ketahanan suhu 1700 °C;
3. Pembakar:
3.1 2 set pembakar bertekanan tinggi dengan daya 60~80kw diadopsi, dan pembakar memiliki kontrol proporsional udara-bahan bakar, yang membentuk kontrol loop tertutup dengan umpan balik suhu di dalam tungku, dan dapat secara otomatis menyesuaikan katup gas dan katup udara untuk mencapai efek pembakaran terbaik. Untuk memastikan keamanan, pemilihan pembakar dan komponen semuanya adalah merek terkenal;
3.2 Pengontrol obor pembakaran: dengan perangkat alarm otomatis untuk kegagalan pengapian dan pemadaman api;
3.3 Ada 2 senapan gas berkecepatan tinggi yang tertanam di kedua sisi dinding tungku, 1 di setiap sisi. Sediakan panas yang dibutuhkan untuk memanaskan di dalam tungku;
3.4 Pipa gas dan pipa udara: Terdiri dari katup kupu-kupu, katup proporsional udara-bahan bakar, katup penurun tekanan dua tahap, katup kupu-kupu manual, pengontrol pengapian, sakelar tekanan tinggi dan rendah, katup pelepas kelebihan tekanan gas, pemisah gas-cair gas, katup penurun tekanan tahap pertama, katup pengalih fase cair, pengukur tekanan gas, pengukur tekanan rendah, katup bola, alarm kebocoran gas, selang baja tahan karat, selang tekanan tinggi gas, dll.

4. Sistem pengukuran suhu:
4.1 Termokopel di dalam tungku:
4.2 Pengukuran suhu permukaan balik api:
4.3 Suhu uji bergerak
4.4 Pengumpulan suhu tungku

5. Sistem pengukuran tekanan:
5.1 Pengukuran tekanan tungku
5.2 Tekanan di dalam tungku dicatat setiap 1 menit, dan keakuratan peralatan perekam adalah 1 s. Akuisisi data adalah 3 kali/detik. Kontrol tekanan tungku dan akuisisi data, tekanan tungku dapat memastikan kontrol real-time dengan sistem pembuangan asap sesuai dengan persyaratan setiap standar "Bab 2 Kepatuhan terhadap Standar";
5.3 Probe pengukur berbentuk-T
5.4 Pemancar tekanan

6. Sistem pelepasan tekanan:
6.1 Lubang pembuangan asap dipasang di dinding tungku di belakang dinding tungku, yang terhubung ke pipa pembuangan asap untuk membuang gas buang di dalam badan tungku dan mengontrol tekanan di dalam tungku. Pasokan udara dan udara buang di dalam tungku dikontrol oleh kipas bertenaga 0,3kw dan konverter frekuensi, dan volume udara secara otomatis dikontrol oleh program komputer untuk memenuhi persyaratan pembakaran, tekanan, dan pembuangan asap;
6.2 Pipa pelepasan tekanan
6.3 Daya pelepasan tekanan: AC220, kipas bertekanan tinggi 0,3kw dengan ketahanan suhu tinggi;
6.4 Kontrol tekanan tungku dan akuisisi data, tekanan tungku dapat memastikan kontrol real-time sesuai dengan persyaratan standar di atas dan sistem pembuangan asap untuk membentuk loop kontrol.

7. Indeks desain tungku:
7.1 volume bersih perangkat: 1.0m3
7.2 Ukuran bersih dalam perangkat: panjang×lebar× tinggi = 1.0×1.0×1.0m
7.3 Dimensi eksternal perangkat: panjang×lebar×tinggi=1.6×1.6×1.6m
7.4 Bahan bakar yang digunakan: gas alam (nilai kalor 8500Kcal/Nm3) atau gas industri;
7.5 Suhu kerja: Suhu kerja jangka panjang tungku di bawah 1300°C; Panaskan sesuai dengan rumus yang ditetapkan.
7. Alarm gas: digunakan di ruang gas dan lokasi pengujian.

8. Jumlah senapan pembakar: 2 set
9. Bingkai uji sampel: pelat baja tahan panas yang dapat digerakkan, total 2 set
10. Uji efisiensi insulasi termal: Sesuai dengan standar GB/T14907-2018, Lampiran A, dua termokopel awalnya diatur di tengah permukaan balik api sampel dan 125mm dari garis tengah, dan termokopel di dalam tungku digunakan untuk menguji dan menghitung efisiensi insulasi termal.

Sistem pembuangan asap:
1. Perangkat uji mengadopsi metode pembuangan asap bawah.
2. Ada port pembuangan asap berbentuk palung di bagian bawah tungku, dan kemudian dibuang melalui kipas induksi.
3. Kipas pembuangan asap dan saluran pembuangan asap terbuat dari baja tahan karat 304.
